詳細描述
材質和工作溫度
| 閥體材質 | 工作溫度℃ | 最大工作壓力 | 連接方式 | |||
| DN15-DN50 | DN65-DN100 | DN125-DN200 | ||||
| PPH | -20～95 | PN10 | PN7 | PN5 | 法蘭連接 | 熱熔焊接 |
| RPP | -20～80 | PN10 | PN7 | PN5 | 法蘭連接 | 熱熔焊接 |
| PVDF | -30～120 | PN10 | PN7 | PN5 | 法蘭連接 | 熱熔焊接 |
| PE | -40～65 | PN10 | PN7 | PN5 | 法蘭連接 | 熱熔焊接 |
| U-PVC | 0～50 | PN10 | PN7 | PN5 | 法蘭連接 | 熱熔焊接 |
| C-PVC | 0～80 | PN10 | PN7 | PN5 | 法蘭連接 | 熱熔焊接 |
部件名稱材質表
| 序號 | 部件名稱 | 材質 |
| 1 | 閥體 | PPH\RPP\PE\PVDF\CPVC\UPVC |
| 2 | 閥球 | |
| 3 | 閥底 | |
| 4 | 法蘭 | |
| 5 | 密封座 | EPDM、FPM |
| 6 | 密封圈 |

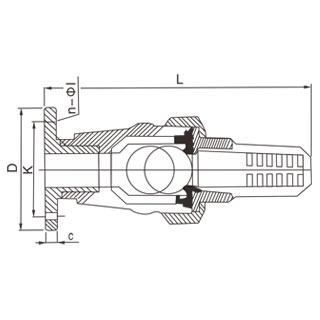

| 德標DIN單位：mm | |||||||||||
| 公稱尺寸 | 尺寸 | 工作壓力Mpa | Weight(Kg) | ||||||||
| d | DN | NPS | L | D | K | c | n-Φl | PE、PPH、RPP | PVDF | CPVCUPVC | |
| 20 | 15 | 1/2 | 140 | 95 | 65 | 15 | 4-Φ14 | 1.0 | 1.00 | 1.90 | 1.50 |
| 25 | 20 | 3/4 | 181 | 105 | 75 | 16 | 4-Φ14 | 1.0 | 1.10 | 2.00 | 1.60 |
| 32 | 25 | 1 | 228 | 115 | 85 | 17 | 4-Φ14 | 1.0 | 1.20 | 2.10 | 1.68 |
| 40 | 32 | 11/4 | 259 | 140 | 100 | 18 | 4-Φ18 | 1.0 | 1.30 | 2.20 | 1.82 |
| 50 | 40 | 11/2 | 276 | 150 | 110 | 18 | 4-Φ18 | 1.0 | 1.30 | 2.20 | 1.82 |
| 63 | 50 | 2 | 308 | 165 | 125 | 20 | 4-Φ18 | 1.0 | 2.00 | 3.40 | 2.80 |
| 75 | 65 | 21/2 | 325 | 185 | 145 | 20 | 4-Φ18 | 1.0 | 2.40 | 4.50 | 3.36 |
| 90 | 80 | 3 | 387 | 200 | 160 | 22 | 8-Φ18 | 1.0 | 3.70 | 7.00 | 5.18 |
| 110 | 100 | 4 | 507 | 220 | 180 | 22 | 8-Φ18 | 1.0 | 4.20 | 8.00 | 5.88 |
