浙江佰通防腐設備有限公司

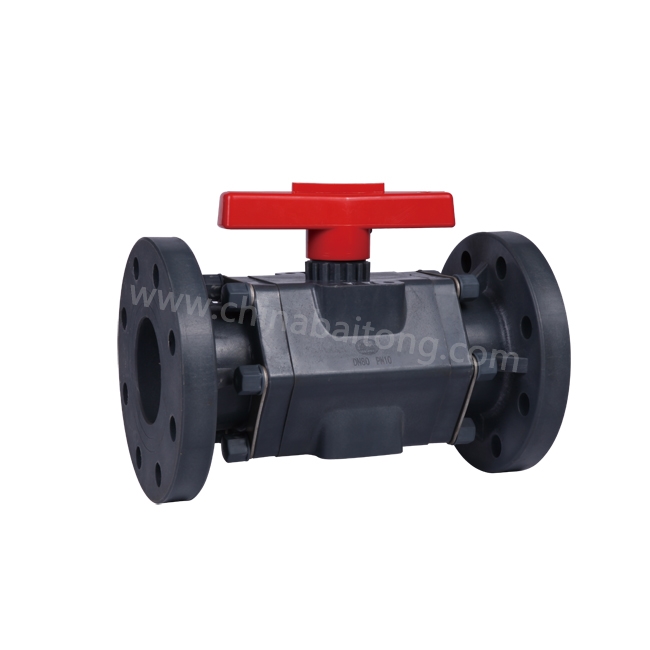

產品名稱：加強型法蘭式球閥

材質：RPP
型號：Q41F-10F2   Q41F-10S

詳細描述

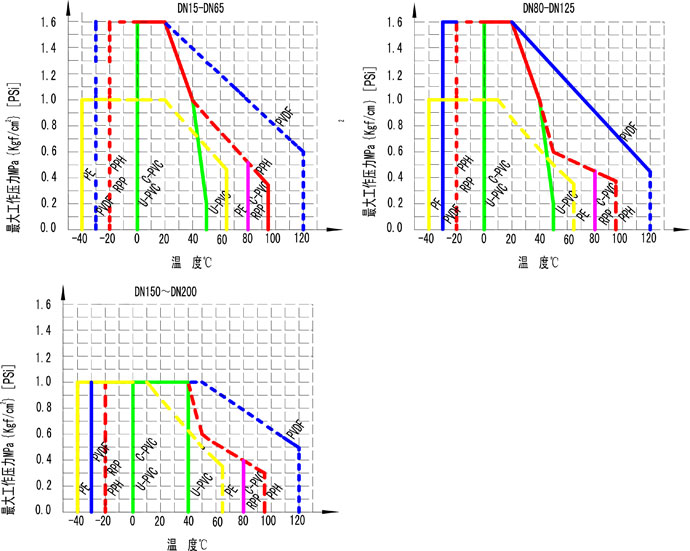

材質和工作溫度

閥體材質 工作溫度℃ 最大工作壓力 連接方式
DN65-DN100 DN80-DN125 DN150-DN200
PPH -20～95 PN16 PN16 PN10 法蘭連接
RPP -20～80 PN16 PN16 PN10 法蘭連接
PVDF -30～120 PN16 PN16 PN10 法蘭連接
PE -40～65 PN16 PN16 PN10 法蘭連接
U-PVC 0～50 PN16 PN16 PN10 法蘭連接
C-PVC 0～80 PN16 PN16 PN10 法蘭連接

部件名稱材質表

序號 部件名稱 材質
1 閥體 PPH\RPP\PE\PVDF\CPVC\UPVC
2 閥球
3 閥桿
4 法蘭
5 手柄 ABS
6 密封座 PTFE
7 密封圈 EPDM、FPM
8 螺栓、螺母 8.8級+PPH

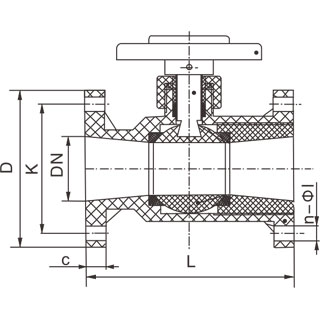

國標GB單位：mm
公稱尺寸 尺寸 工作壓力Mpa Weight(Kg)
d DN NPS L D K c n-Φl PE、PPH、RPP PVDF CPVCUPVC PE、PPH、RPP PVDF CPVCUPVC
20 15 1/2 130 95 65 14 4-Φ14 1.0 1.2 1.0 0.400 0.600 1.006
25 20 3/4 130 105 75 16 4-Φ14 1.0 1.2 1.0 0.600 0.800 1.130
32 25 1 140 115 85 16 4-Φ14 1.0 1.2 1.0 0.800 1.300 1.54
40 32 11/4 165 135 100 16 4-Φ18 1.0 1.2 1.0 1.200 1.800 1.87
50 40 11/2 165 145 110 18 4-Φ18 1.0 1.2 1.0 1.600 2.400 2.43
63 50 2 203 160 125 20 4-Φ18 1.0 1.2 1.0 2.400 3.600 3.15
75 65 21/2 222 180 145 22 4-Φ18 1.0 1.2 1.0 3.300 5.200 6.11
90 80 3 241 195 160 25 8-Φ18 1.0 1.2 1.0 4.600 7.000 7.05
110 100 4 305 215 180 25 8-Φ18 1.0 1.2 1.0 6.500 9.900 11.340
140 125 5 400 250 210 21 8-Φ18 1.0 1.2 1.0 10.300 16.800 7.05
160 150 6 480 285 240 23 8-Φ23 1.0 1.2 1.0 11.900 20.200 11.340
