詳細描述
材質和工作溫度
| 閥體材質 | 工作溫度℃ | 最大工作壓力 | 連接方式 |
| PPH | -20～95 | PN10 | 熱熔焊接 |
| RPP | -20～80 | PN10 | 熱熔焊接 |
| PE | -30～120 | PN10 | 熱熔焊接 |
| PVDF | -40～65 | PN10 | 熱熔焊接 |
| U-PVC | 0～50 | PN10 | 熱熔焊接 |
| C-PVC | 0～80 | PN10 | 熱熔焊接 |
部件名稱材質表
| 序號 | 部件名稱 | 材質 |
| 1 | 閥體/閥蓋 | PPH\RPP\PE\PVDF\CPVC\UPVC |
| 2 | 隔膜 | EPDM、FEP、PTFE |
| 3 | 閥桿 | 不銹鋼、鋼 |
| 4 | 閥桿螺母 | 鑄鐵 |
| 5 | 閥瓣 | FPM、EPDM |
| 6 | 手輪 | ABS |

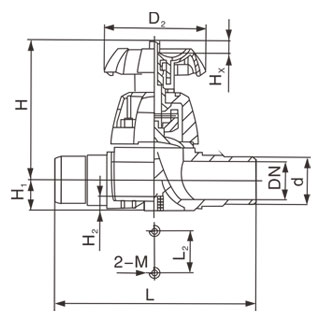

| 德標DIN單位：mm | ||||||||||||||||||
| 公稱尺寸 | 尺寸 | 工作壓力Mpa | Weight(Kg) | |||||||||||||||
| d | DN | NPS | L | D2 | H | H1 | H2 | L2 | M | Lift=Hx | PE、PPH、RPP | PVDF | CPVCUPVC | |||||
| 20 | 15 | 1/2 | 130 | 80 | 90 | 14 | 12 | 25 | M6 | 7 | 1.0 | 0.30 | 0.43 | 0.35 | ||||
| 25 | 20 | 3/4 | 150 | 80 | 101 | 18 | 12 | 25 | M6 | 10 | 1.0 | 0.70 | 0.59 | 0.48 | ||||
| 32 | 25 | 1 | 160 | 94 | 117 | 22 | 12 | 25 | M6 | 12 | 1.0 | 0.80 | 1.10 | 0.89 | ||||
| 40 | 32 | 11/4 | 180 | 117 | 127 | 26 | 15 | 45 | M8 | 16 | 1.0 | 0.80 | 1.26 | 1.01 | ||||
| 50 | 40 | 11/2 | 200 | 117 | 139 | 32 | 15 | 45 | M8 | 19 | 1.0 | 2.00 | 1.84 | 1.48 | ||||
| 63 | 50 | 2 | 230 | 152 | 172 | 39 | 15 | 45 | M8 | 27 | 1.0 | 1.70 | 3.34 | 2.67 | ||||
