浙江佰通防腐設備有限公司

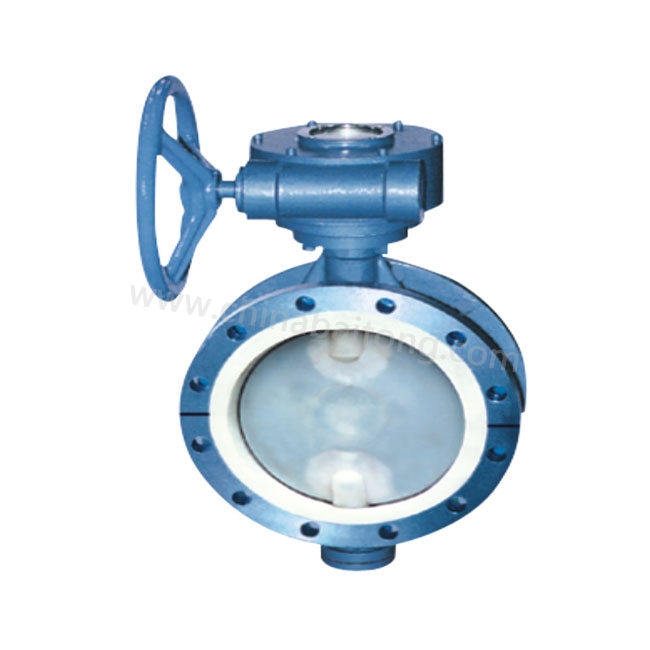

產品名稱：鋼襯對夾蝶閥D371

襯里材質：PTFE、PFA、FEP、PVDF、PO、PP、PE
型號： D371F4 D371PFA D371F46 D371F2 D371PO D371PP D371PE

詳細描述

遵循規范

設計與制造 GB12238、API609、MSSSP67
結構長度 GB12221、API609、DIN3202、
法蘭尺寸 GB9113、ANSIB16.5、API1605、MSSSP44、DIN2501、JISB2212
主體材料 GB12229/WCB、ASTM A216WCB
襯里層檢測 HG3704
壓力試驗 GB13927、API598

零件名稱 灰鑄鐵 鑄鋼 不銹鋼 超低碳不銹鋼
Z C P R PL RL
閥體 HT250 WCB CF8 CF8M CF3 CF3M
蝶板 WCB WCB CF8 CF8M CF3 CF3M
閥桿 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12M02Ti 00Cr18Ni10 00Cr17Ni14Mo2
襯里層/閥座 PTFE(F4)、PFA、FEP(F46)、PVDF(F2)、PO、PP、PE
O型圈 FPM(氟橡膠）
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手輪 ZL101(鑄造鋁合金)

材質和工作溫度

閥體材質 工作溫度℃ 最大工作壓力 連接方式
DN40-DN150 DN200-DN350 DN400-DN500 DN600
FEP -30～120 PN12 PN11 PN10 PN8 對夾連接
PTFE -30～120 PN12 PN11 PN10 PN8 對夾連接
PFA -30～120 PN12 PN11 PN10 PN8 對夾連接
PVDF -30～120 PN12 PN11 PN10 PN8 對夾連接
PP -20～95 PN12 PN11 PN10 PN8 對夾連接
PO -20～65 PN12 PN11 PN10 PN8 對夾連接
PE -40～65 PN12 PN11 PN10 PN8 對夾連接

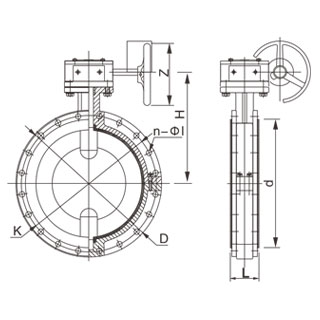

公稱尺寸 國標GB Weight
DN(mm) NPS(inch) PN1.0(MPa)標準值 參考值
L D K d f c n-Φl Z H Kg
700 28 165 895 840 794 6 34 24-Φ30 360﹡ 675 320
800 32 190 1015 950 901 6 36 24-Φ33 360﹡ 805 395
900 36 203 1115 1050 1001 6 38 28-Φ33 380﹡ 995 450
1000 40 216 1230 1160 1112 6 38 28-Φ36 400﹡ 1170 680
1200 48 254 1455 1380 1328 6 44 32-Φ39 400﹡ 1295 825

公稱尺寸 德標DIN Weight
DN(mm) NPS(inch) PN1.0(MPa)標準值 參考值
L D K d f c n-Φl Z H Kg
700 28 165 895 840 794 6 34 24-Φ30 360﹡ 675 320
800 32 190 1015 950 901 6 36 24-Φ33 360﹡ 805 395
900 36 203 1115 1050 1001 6 38 28-Φ33 380﹡ 995 450
1000 40 216 1230 1160 1112 6 38 28-Φ36 400﹡ 1170 680
1200 48 254 1455 1380 1328 6 44 32-Φ39 400﹡ 1295 825

公稱尺寸 美標ANSI、API Weight
DN(mm) NPS(inch) 150Lb/PN2.0(MPa)標準值 參考值
L D K d f c n-Φl Z H Kg
700 28 165 920.5 863.6 800 6 48 28-Φ35 360﹡ 675 320
800 32 190 1043 978 914 6 54 28-Φ41 360﹡ 805 395
900 36 200 1057 1010 1022 6 59 44-Φ26 380﹡ 995 450
1000 40 251 1175 1120.6 1124 6 67 44-Φ29 400﹡ 1170 680
1200 48 276 1511 1422 1359 6 78 44-Φ41 400﹡ 1295 825
