詳細描述

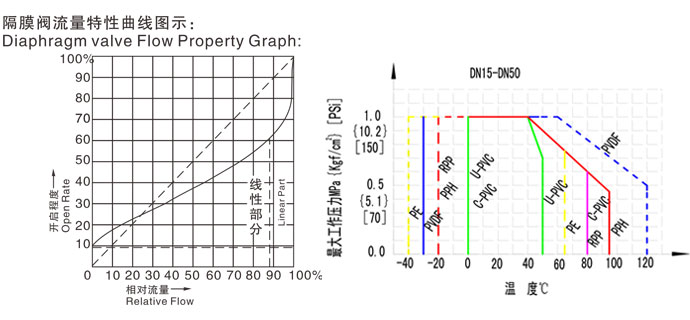

材質和工作溫度
| 閥體材質 | 工作溫度℃ | 最大工作壓力 | 連接方式 |
| PPH | -20～95 | PN10 | 法蘭連接 |
| RPP | -20～80 | PN10 | 法蘭連接 |
| PE | -30～120 | PN10 | 法蘭連接 |
| PVDF | -40～65 | PN10 | 法蘭連接 |
| U-PVC | 0～50 | PN10 | 法蘭連接 |
| C-PVC | 0～80 | PN10 | 法蘭連接 |
部件名稱材質表
| 序號 | 部件名稱 | 材質 |
| 1 | 閥體/閥蓋 | PPH\RPP\PE\PVDF\CPVC\UPVC |
| 2 | 隔膜 | EPDM、FEP、PTFE |
| 3 | 閥桿 | 不銹鋼、鋼 |
| 4 | 閥桿螺母 | 鑄鐵 |
| 5 | 閥瓣 | FPM、EPDM |
| 6 | 手輪 | ABS |

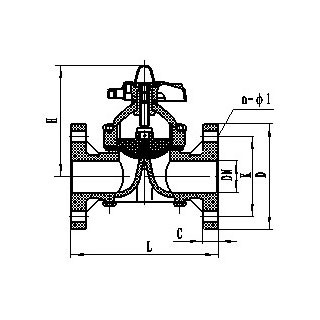

| 德標DIN單位：mm | ||||||||||||||||
| 公稱尺寸 | 尺寸 | 工作壓力Mpa | Weight(Kg) | |||||||||||||
| d | DN | NPS | L | D | K | c | H | n-Φl | PE、PPH、RPP | PVDF | CPVCUPVC | |||||
| 20 | 15 | 1/2 | 130 | 95 | 65 | 14 | 125 | 4-Φ14 | 1.0 | 0.8 | 1.1 | 1.0 | ||||
| 25 | 20 | 3/4 | 150 | 105 | 75 | 16 | 130 | 4-Φ14 | 1.0 | 0.9 | 1.2 | 1.3 | ||||
| 32 | 25 | 1 | 160 | 115 | 85 | 16 | 145 | 4-Φ14 | 1.0 | 0.9 | 1.3 | 1.25 | ||||
| 40 | 32 | 11/4 | 180 | 135 | 100 | 16 | 170 | 4-Φ18 | 1.0 | 1.8 | 2.5 | 1.63 | ||||
| 50 | 40 | 11/2 | 200 | 145 | 110 | 16 | 190 | 4-Φ18 | 1.0 | 2.0 | 2.8 | 2.25 | ||||
| 63 | 50 | 2 | 230 | 160 | 125 | 18 | 215 | 4-Φ18 | 1.0 | 2.7 | 3.9 | 3.13 | ||||
