詳細描述
材質和工作溫度
| 閥體材質 | 工作溫度℃ | 最大工作壓力 | 連接方式 | ||
| DN65-DN100 | DN80-DN125 | DN150-DN200 | |||
| PPH | -20～95 | PN16 | PN16 | PN10 | 法蘭連接 |
| RPP | -20～80 | PN16 | PN16 | PN10 | 法蘭連接 |
| PVDF | -30～120 | PN16 | PN16 | PN10 | 法蘭連接 |
| PE | -40～65 | PN16 | PN16 | PN10 | 法蘭連接 |
| U-PVC | 0～50 | PN16 | PN16 | PN10 | 法蘭連接 |
| C-PVC | 0～80 | PN16 | PN16 | PN10 | 法蘭連接 |
部件名稱材質表
| 序號 | 部件名稱 | 材質 |
| 1 | 閥體 | PPH\RPP\PE\PVDF\CPVC\UPVC |
| 2 | 閥球 | |
| 3 | 閥桿 | |
| 4 | 法蘭 | |
| 5 | 手柄 | ABS |
| 6 | 密封座 | PTFE |
| 7 | 密封圈 | EPDM、FPM |
| 8 | 螺栓、螺母 | 8.8級+PPH |

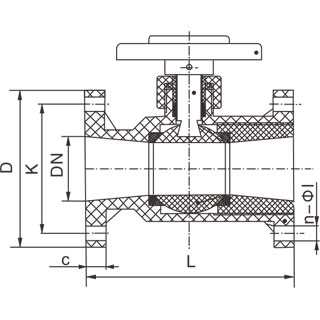

| 國標GB單位：mm | ||||||||||||||||||
| 公稱尺寸 | 尺寸 | 工作壓力Mpa | Weight(Kg) | |||||||||||||||
| d | DN | NPS | L | D | K | c | n-Φl | PE、PPH、RPP | PVDF | CPVCUPVC | PE、PPH、RPP | PVDF | CPVCUPVC | |||||
| 20 | 15 | 1/2 | 130 | 95 | 65 | 14 | 4-Φ14 | 1.0 | 1.2 | 1.0 | 0.400 | 0.600 | 1.006 | |||||
| 25 | 20 | 3/4 | 130 | 105 | 75 | 16 | 4-Φ14 | 1.0 | 1.2 | 1.0 | 0.600 | 0.800 | 1.130 | |||||
| 32 | 25 | 1 | 140 | 115 | 85 | 16 | 4-Φ14 | 1.0 | 1.2 | 1.0 | 0.800 | 1.300 | 1.54 | |||||
| 40 | 32 | 11/4 | 165 | 135 | 100 | 16 | 4-Φ18 | 1.0 | 1.2 | 1.0 | 1.200 | 1.800 | 1.87 | |||||
| 50 | 40 | 11/2 | 165 | 145 | 110 | 18 | 4-Φ18 | 1.0 | 1.2 | 1.0 | 1.600 | 2.400 | 2.43 | |||||
| 63 | 50 | 2 | 203 | 160 | 125 | 20 | 4-Φ18 | 1.0 | 1.2 | 1.0 | 2.400 | 3.600 | 3.15 | |||||
| 75 | 65 | 21/2 | 222 | 180 | 145 | 22 | 4-Φ18 | 1.0 | 1.2 | 1.0 | 3.300 | 5.200 | 6.11 | |||||
| 90 | 80 | 3 | 241 | 195 | 160 | 25 | 8-Φ18 | 1.0 | 1.2 | 1.0 | 4.600 | 7.000 | 7.05 | |||||
| 110 | 100 | 4 | 305 | 215 | 180 | 25 | 8-Φ18 | 1.0 | 1.2 | 1.0 | 6.500 | 9.900 | 11.340 | |||||
| 140 | 125 | 5 | 400 | 250 | 210 | 21 | 8-Φ18 | 1.0 | 1.2 | 1.0 | 10.300 | 16.800 | 7.05 | |||||
| 160 | 150 | 6 | 480 | 285 | 240 | 23 | 8-Φ23 | 1.0 | 1.2 | 1.0 | 11.900 | 20.200 | 11.340 | |||||
