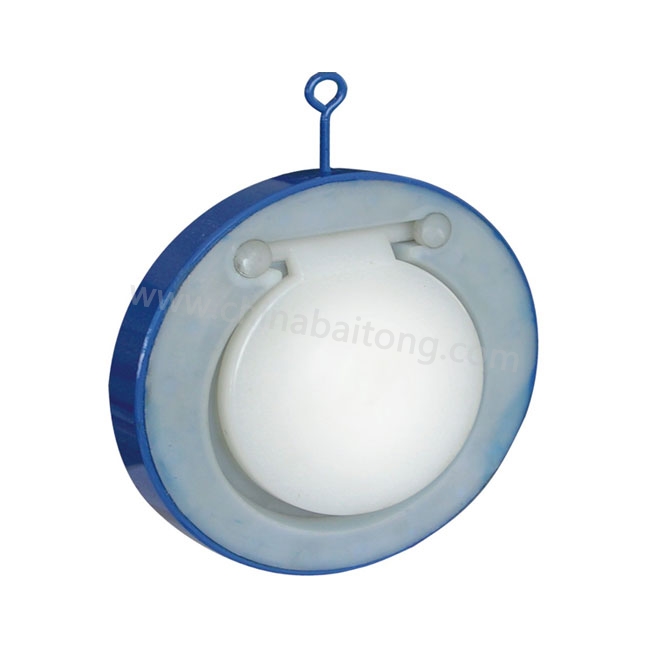

產品名稱：鋼襯對夾旋啟式止回閥
詳細描述
遵循規范
| 設計與制造 | JB/T 8937、API6D |
| 結構長度 | ANSI B16.10 |
| 法蘭尺寸 |
GB9113、ANSI B16.5 150Lb、 DIN2501 |
| 主體材料 | GB12229/WCB、ASTM A216/WCB |
| 襯里層檢測 | HG3704 |
| 壓力試驗 | GB13927、API598 |
| 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | 超低碳不銹鋼 | ||
| Z | C | P | R | PL | RL | |
| 閥體 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 襯里層/閥座 | PTFE(F4)、PFA、FEP(F46)、PVDF(F2)、PO、PP、PE | |||||
| 閥瓣 | PTFE(F4)、PFA、FEP(F46)、PVDF(F2)、PO、PP、PE | |||||
| 吊環 | Q235 | |||||

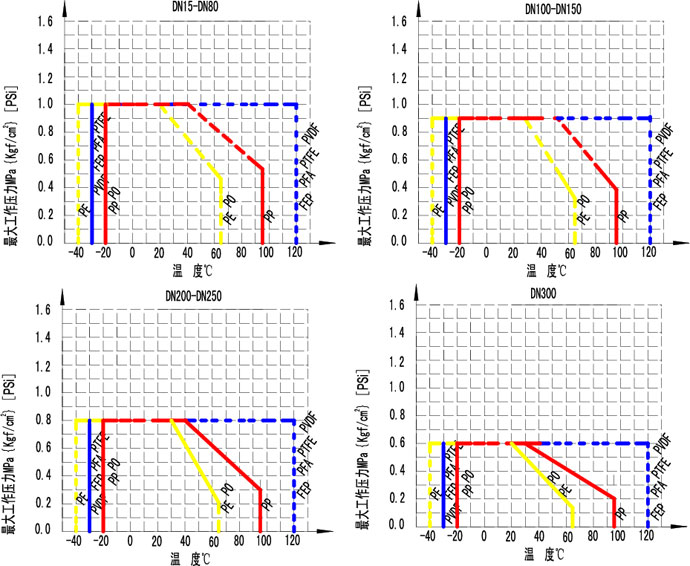

材質和工作溫度
| 閥體材質 | 工作溫度℃ | 最大工作壓力 | 連接方式 | |||
| DN15-DN80 | DN100-DN150 | DN200-DN250 | DN300 | |||
| FEP | -30～120 | PN10 | PN9 | PN8 | PN6 | 對夾連接 |
| PTFE | -30～120 | PN10 | PN9 | PN8 | PN6 | 對夾連接 |
| PFA | -30～120 | PN10 | PN9 | PN8 | PN6 | 對夾連接 |
| PVDF | -30～120 | PN10 | PN9 | PN8 | PN6 | 對夾連接 |
| PP | -20～95 | PN10 | PN9 | PN8 | PN6 | 對夾連接 |
| PO | -20～65 | PN10 | PN9 | PN8 | PN6 | 對夾連接 |
| PE | -40～65 | PN10 | PN9 | PN8 | PN6 | 對夾連接 |

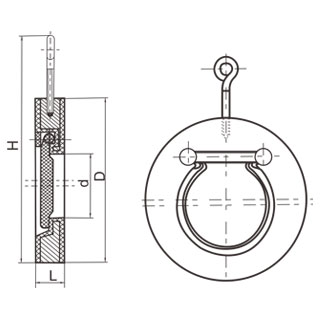

| 公稱尺寸 | 國標GB | |||||
| DN(mm) | NPS(inch) | PN1.0(MPa)標準值 | ||||
| L | D | d | H | f | ||
| 50 | 2 | 43 | 104 | 33 | 149 | 3.0 |
| 65 | 21/2 | 46 | 125 | 41 | 175 | 3.5 |
| 80 | 3 | 46 | 140 | 52 | 182 | 3.5 |
| 100 | 4 | 52 | 160 | 71 | 209 | 4.0 |
| 125 | 5 | 56 | 190 | 94 | 240 | 4.0 |
| 150 | 6 | 56 | 216 | 99 | 291 | 4.0 |
| 200 | 8 | 60 | 271 | 146 | 360 | 4.5 |
| 250 | 10 | 68 | 326 | 186 | 408 | 4.5 |
| 300 | 12 | 78 | 421 | 232 | 490 | 4.5 |
| 350 | 14 | 78 | 436 | 256 | 535 | 5.0 |
| 400 | 16 | 102 | 487 | 292 | 600 | 5.0 |
| 公稱尺寸 | 德標DIN | |||||
| DN(mm) | NPS(inch) | PN1.0(MPa)標準值Standardvalue | ||||
| L | D | d | H | f | ||
| 50 | 2 | 43 | 104 | 33 | 149 | 3.0 |
| 65 | 21/2 | 46 | 125 | 41 | 175 | 3.5 |
| 80 | 3 | 46 | 140 | 52 | 182 | 3.5 |
| 100 | 4 | 52 | 160 | 71 | 209 | 4.0 |
| 125 | 5 | 56 | 190 | 94 | 240 | 4.0 |
| 150 | 6 | 56 | 216 | 99 | 291 | 4.0 |
| 200 | 8 | 60 | 271 | 146 | 360 | 4.5 |
| 250 | 10 | 68 | 326 | 186 | 408 | 4.5 |
| 300 | 12 | 78 | 421 | 232 | 490 | 4.5 |
| 350 | 14 | 78 | 436 | 256 | 535 | 5.0 |
| 400 | 16 | 102 | 487 | 292 | 600 | 5.0 |
| 公稱尺寸 | 美標DIN | |||||
| DN(mm) | NPS(inch) | 150Lb標準值 | ||||
| L | D | d | H | 襯里厚度 | ||
| 50 | 2 | 43 | 101 | 33 | 149 | 3.0 |
| 65 | 21/2 | 46 | 119 | 41 | 175 | 3.5 |
| 80 | 3 | 46 | 133 | 52 | 182 | 3.5 |
| 100 | 4 | 52 | 170 | 71 | 209 | 4.0 |
| 125 | 5 | 56 | 193 | 94 | 240 | 4.0 |
| 150 | 6 | 56 | 218 | 99 | 291 | 4.0 |
| 200 | 8 | 60 | 275 | 146 | 360 | 4.5 |
| 250 | 10 | 68 | 335 | 186 | 408 | 4.5 |
| 300 | 12 | 78 | 405 | 232 | 490 | 4.5 |
| 350 | 14 | 78 | 445 | 256 | 535 | 5.0 |
| 400 | 16 | 102 | 509 | 292 | 600 | 5.0 |
