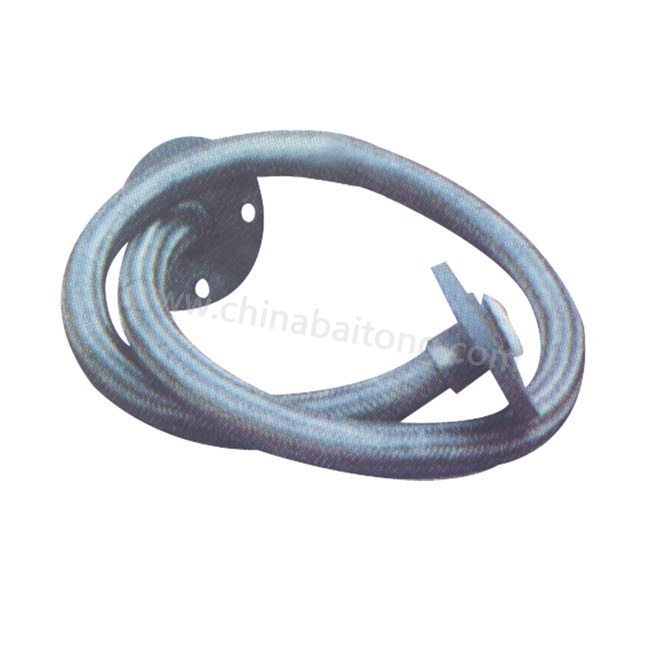

聚四氟乙烯波紋管規格與技術參數表 | |||||||||||||||||
公稱通徑(DN) | 15 | 20 | 25 | 32 | 40 | 50 | 57 | 65 | 73 | 80 | 89 | 100 | 114 | 125 | 150 | 200 | |
連接口內徑(DI) | 15 | 20 | 25 | 33 | 38 | 51 | 57 | 63 | 73 | 80 | 89 | 100 | 114 | 125 | 159 | 219 | |
連接口長度(L) | 30-50 | 40-60 | 50-70 | 60-80 | 60-100 | 100-150 | |||||||||||
波紋管外徑(DW) | 17 | 22.4 | 27.6 | 35.8 | 40.8 | 54 | 60.2 | 66.20 | 76.4 | 83.60 | 92.6 | 105.8 | 117.8 | 129 | 164 | 225 | |
波紋管內徑(DW) | 10 | 15 | 20 | 25 | 30 | 40 | 45.0 | 52.00 | 63.0 | 68.00 | 75.0 | 90 | 102 | 113 | 140 | - | |
壁厚(E) | 1.5 | 1.5 | 1.5 | 1.6 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.1 | 2.2 | 2.5 | 2.6 | 3.0 | |
承受壓力Mpa | 普通 | 0.65 | 0.62 | 0.60 | 0.50 | 0.50 | 0.50 | 0.40 | 0.30 | 0.25 | 0.23 | 0.20 | 0.18 | 0.12 | 0.08 | 0.07 | 0.05 |
帶網套 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.2 | 1.0 | 1.0 | 0.8 | |||||||
帶加強筋 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 1.5 | 1.2 | 1.0 | ||||||||
承受負壓(Kpa) | -90 | -85 | -80 | -75 | -70 | -65 | -63 | -61 | -60 | -58 | -56 | -50 | -30 | -20 | |||
極限撓曲半徑 | 普通 | ≥5.0DN | ≥4.5DN | ≥4.0DN | ≥3.5DN | ≥3.0DN | 5DN | 5DN | |||||||||
帶網套 | ≥5.0DN | 6DN | 6DN | ||||||||||||||
帶加強筋 | ≥5.0DN | 6DN | 6DN | ||||||||||||||
熱變形溫度 | <150℃ | <100℃ | <100℃ | ||||||||||||||
使用溫度 | 普通 | -10℃~+150℃ | -10℃~+150℃ | -℃ | +80℃ | ||||||||||||
帶網套 | -10℃~+180℃ | -10℃~+160℃ | -5℃~+150℃ | -℃ | +80℃ | ||||||||||||
帶加強筋 | -5℃~+180℃ | -5℃~+170℃ | -5℃~+150℃ | -℃ | -80℃ | ||||||||||||
疲勞次數 | ≥10萬次常溫 | ||||||||||||||||
可供管長 | 200~10000(mm) |
